Docker Macvlan網絡驅動使用詳解

能夠?qū)⑷萜骰瘧?yīng)用連接到外部系統以及物理網絡的能力是非常必要的。常見的例子是部分容器化的應用——應用中已容器化的部分需要與那些運行在物理網絡和 VLAN 上的未容器化部分進行通信。

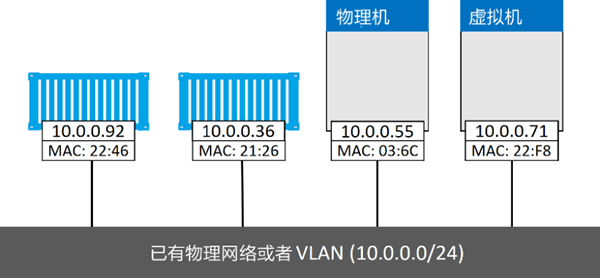

Docker 內置的 Macvlan 驅動(Windows 上是 Transparent)就是為此場景而生。通過為容器提供 MAC 和 IP 地址，讓容器在物理網絡上成為“一等公民”。下圖展示了具體內容。

Macvlan 的優點是性能優異，因為無須端口映射或者額外橋接，可以直接通過主機接口(或者子接口)訪問容器接口。但是，Macvlan 的缺點是需要將主機網卡(NIC)設置為混雜模式(Promiscuous Mode)，這在大部分公有云平臺上是不允許的。

所以 Macvlan 對于公司內部的數據中心網絡來說很棒(假設公司網絡組能接受 NIC 設置為混雜模式)，但是 Macvlan 在公有云上并不可行。

接下來通過圖片和一個假想場景加深對 Macvlan 的理解。

假設有一個物理網絡，其上配置了兩個 VLAN——VLAN 100：10.0.0.0/24 和 VLAN 200：192.168.3.0/24，如下圖所示。

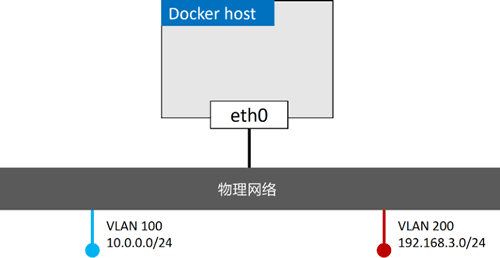

接下來，添加一個 Docker 主機并連接到該網絡，如下圖所示。

有一個需求是將容器接入 VLAN 100。為了實現該需求，首先使用 Macvlan 驅動創建新的 Docker 網絡。但是，Macvlan 驅動在連接到目標網絡前，需要設置幾個參數。比如以下幾點。

? 子網信息。

? 網關。

? 可分配給容器的IP范圍。

? 主機使用的接口或者子接口。

下面的命令會創建一個名為 macvlan100 的 Macvlan 網絡，該網絡會連接到 VLAN 100。

$ docker network create -d macvlan \
--subnet=10.0.0.0/24 \
--ip-range=10.0.00/25 \
--gateway=10.0.0.1 \
-o parent=eth0.100 \
macvlan100

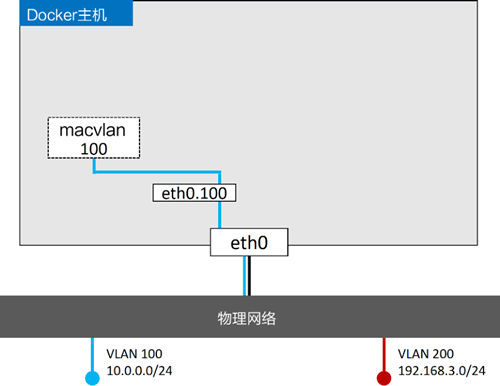

該命令會創建 macvlan100 網絡以及 eth0.100 子接口。當前配置如下圖所示。

Macvlan 采用標準 Linux 子接口，需要為其打上目標 VLAN 網絡對應的 ID。在本例中目標網絡是 VLAN 100，所以將子接口標記為 .100(etho.100)。

通過 --ip-range 參數告知 Macvlan 網絡在子網中有哪些 IP 地址可以分配給容器。這些地址必須被保留，不能用于其他節點或者 DHCP 服務器，因為沒有任何管理層功能來檢查 IP 區域重合的問題。

macvlan100 網絡已為容器準備就緒，執行以下命令將容器部署到該網絡中。

$ docker container run -d --name mactainer1 \
--network macvlan100 \
alpine sleep 1d

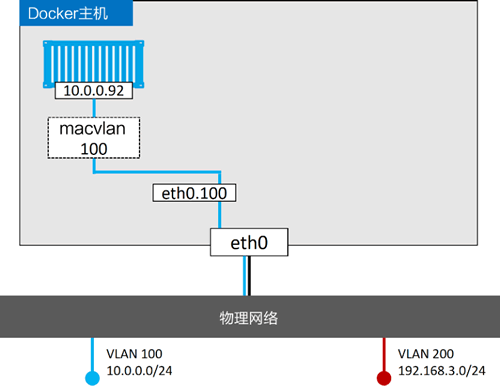

當前配置如下圖所示。但是切記，下層網絡(VLAN 100)對 Macvlan 的魔法毫不知情，只能看到容器的 MAC 和 IP 地址。在該基礎之上，mactainer1 容器可以 ping 通任何加入 VLAN 100 的系統，并進行通信。

注意：如果上述命令不能執行，可能是因為主機 NIC 不支持混雜模式。切記公有云平臺不允許混雜模式。

目前已經擁有了 Macvlan 網絡，并有一臺容器通過 Macvlan 接入了現有的 VLAN 當中。但是，這并不是結束。Docker Macvlan 驅動基于穩定可靠的同名 Linux內核驅動構建而成。

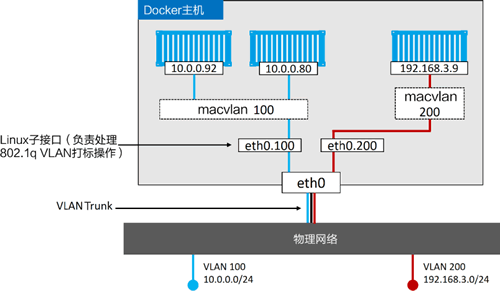

因此，Macvlan 也支持 VLAN 的 Trunk 功能。這意味著可以在相同的 Docker 主機上創建多個 Macvlan 網絡，并且將容器按照下圖的方式連接起來。

以上內容基本能涵蓋 Macvlan。Windows 也提供了類似的解決方案 Transparent 驅動。

用于故障排除的容器和服務日志

當認為遇到容器間網絡連接問題時，檢查 daemon 日志以及容器日志(應用日志)是非常有必要的。

在 Windows 上，daemon 日志存儲在 ∼AppData\Local\Docker，可以通過 Windows 事件查看器來瀏覽。在 Linux 上，daemon 日志的存儲位置取決于當前系統正在使用的初始化方式。

如果是 Systemd，日志會存儲在 Journald，并且可以通過journalctl -u docker.service 命令查看;如果不是 Systemd 讀者需要查看如下位置。

? Ubuntu 系統：upstart:/var/log/upstart/docker.log。

? RHEL 系列：systems:/var/log/messages。

? Debian：/var/log/daemon.log。

? Mac 版 Docker：∼/Library/Containers/com.docker.docker/Data/com. docker.driver.amd64-linux/console-ring。

還可以設置 daemon 日志的詳細程度。可以通過編輯 daemon 配置文件(daemon.json)，將 debug 設置為 true，并同時設置 log-level 為下面的某個值。

? debug：最詳細的日志級別。

? info：默認值，次詳細日志級別。

? warn：第三詳細日志級別。

? error：第四詳細日志級別。

? fatal：最粗略的日志級別。

下面的片段摘自 daemon.json，其中開啟了調試模式，并設置日志級別為 debug。該配置在所有 Docker 平臺均有效。

{
    <Snip>
    "debug":true,
    "log-level":"debug",
    <Snip>
}

修改配置文件之后，需要重啟 Docker 才會生效。這就是 daemon 日志了。容器日志又是什么?

可以通過 docker container logs 命令查看單獨的容器日志，通過 docker service logs 可以查看 Swarm 服務日志。但是，Docker 支持多種日志驅動，并不是每種都能通過 docker logs 命令查看的。

就像引擎日志的驅動和配置一樣，每個 Docker 主機也為容器提供了默認的日志驅動以及配置。其中包括 json-file(默認)、journald(只在運行 systemd 的 Linux 主機中生效)、syslog、splunk 和 gelf。

json-file 和 journald 可能是較容易配置的，并且均可通過 doker logs 和 docker service logs 命令查看。具體命令格式為：

docker logs <container-name> 和 docker service logs <service-name>

如果采用了其他日志驅動，可以通過第三方平臺提供的原生工具進行查看。

下面的片段為 daemon.json 文件的一部分，展示如何配置 Docker 主機使用 syslog 方式。

{
    "log-driver": "syslog"
}

可以為某個容器或者服務配置單獨的日志策略，只需在啟動的時候通過 --log- driver 和 --log-opts 指定特定的日志驅動即可。這樣會覆蓋掉 daemon.json 中的配置。

容器日志生效的前提是應用進程在容器內部 PID 為 1，并且將正常日志輸出到 STDOUT，將異常日志輸出到 STDERR。日志驅動就會將這些“日志”轉發到日志驅動配置指定的位置。

如果應用日志是寫到某個文件的，可以利用符號鏈接將日志文件重定向到 STDOUT 和 STDERR。

下面的例子展示了通過運行 docker logs 命令查看某個使用 json-file 日志驅動，并且名為 vantage-db 容器的日志。

$ docker logs vantage-db
1:C 2 Feb 09:53:22.903 # oO0OoO0OoO0Oo Redis is starting oO0OoO0OoO0Oo
1:C 2 Feb 09:53:22.904 # Redis version=4.0.6, bits=64, commit=00000000, modi\
fied=0, pid=1
1:C 2 Feb 09:53:22.904 # Warning: no config file specified, using the defaul\
t config.
1:M 2 Feb 09:53:22.906 * Running mode=standalone, port=6379.
1:M 2 Feb 09:53:22.906 # WARNING: The TCP backlog setting of 511 cannot be e\
nforced because...
1:M 2 Feb 09:53:22.906 # Server initialized
1:M 2 Feb 09:53:22.906 # WARNING overcommit_memory is set to 0!

通常是很有可能在 daemon 日志或者容器日志中找到網絡連接相關異常的。
